Penerangan Produk

Siri siri Siri dalaman melangkah masuk penyambung adalah penyambung prestasi yang tinggi, yang direka untuk aplikasi kuasa dalam PCB automotif . yang diperbuat daripada tembaga premium, ia mempunyai sisipan yang unik, memastikan kekonduksian yang sangat baik dan ketahanan yang diberi kuasa, Pcbs .

Bahagian GreatMade No .: JH-ENN .2 s .304. BLL

OEM Part No .: ern .2 s .304. BLL

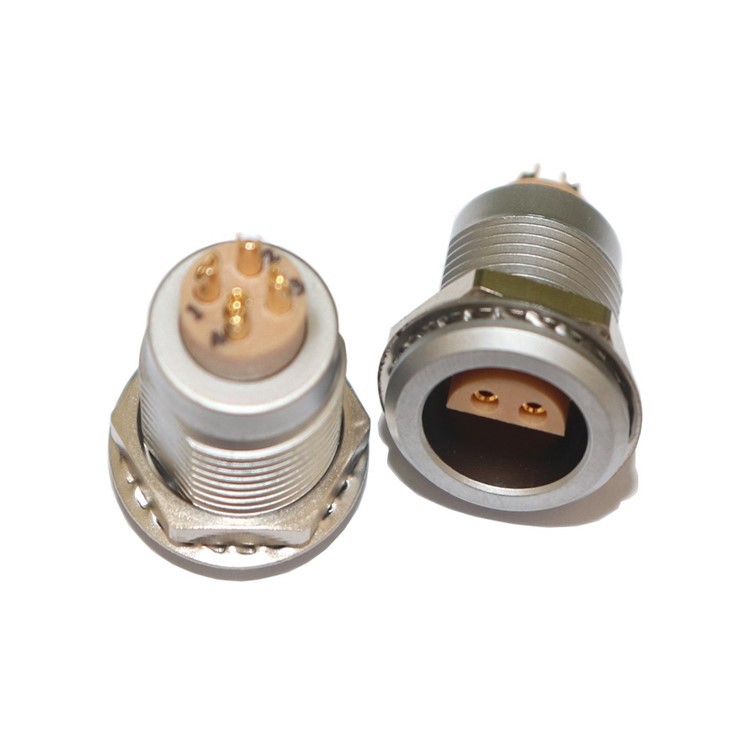

S siri tembaga dalaman melangkah masuk penyambung

Sesuai dengan pelbagai komponen elektrik automotif dan reka bentuk PCB .
Memenuhi Industri - Keperluan Standard untuk Kuasa Automotif dan Sambungan Saluran Antara muka .

spesifikasi

Nama produk	Soket logam
Jenis produk	Penyambung/ soket tarik pusingan bulat
Soket/ bekas	Soket/ bekas - Panel tetap dipasang
Sistem mengunci	Tarik tarik
Bilangan kenalan voltan rendah	4
Saiz	2S
Bahagian sepadan yang dicadangkan	Ffp .2 s .304. blal62z
Siri produk	S siri, S-Indoor melangkah masuk
Penilaian	Penggunaan dalaman dalam persekitaran automotif
Voltan dinilai	500V (AC/DC)
Arus dinilai	30A
Rintangan Hubungi	Kurang dari atau sama dengan 5mΩ
Rintangan penebat	Lebih besar daripada atau sama dengan 1000mΩ pada 500V dc
Dielektrik bertahan voltan	1500v (ac) selama 1 minit
Kekerapan operasi	DC - 10 MHz (Sesuai untuk Penghantaran Isyarat Kekuatan dan Kekuatan Rendah)
Daya penyisipan	Daya penyisipan: kurang daripada atau sama dengan 80N
Daya pengekstrakan	Daya Pengekstrakan: Lebih besar daripada atau sama dengan 20N
Kitaran mengawan	Minimum 500 kitaran tanpa kemerosotan prestasi yang signifikan
Rintangan getaran	Menahan amplitud 1.5mm, 10 - 2000 julat frekuensi Hz
Rintangan kejutan	Percepatan 50g, tempoh 11ms

Suhu operasi: - 40 ijazah ke + 85 ijazah

Suhu penyimpanan: - 50 ijazah ke + 100 ijazah

Rintangan kelembapan: 10% - 95% kelembapan relatif (bukan - pemeluwapan)

Perlindungan ingress: IP40 (dilindungi terhadap objek pepejal yang lebih besar daripada 1.0mm)

Ciri -ciri produk

Tembaga membina:Tembaga menyediakan kekonduksian yang hebat, memotong kehilangan kuasa, dan menawarkan kekuatan yang tinggi, getaran automotif yang kekal, peralihan suhu, dan tekanan mekanikal .
Masukkan Masukkan:Sambungan PCB yang tepat dengan penjajaran pin yang tepat, mengurangkan kesalahpahaman dan meningkatkan kebolehpercayaan .
Penggunaan Dalaman:Melaksanakan dengan baik dalam pelbagai keadaan automotif dalaman, memastikan operasi stabil .
Tinggi - Semasa:Pemindahan arus tinggi dengan selamat untuk kuasa - bahagian automotif lapar .
Padat:Kecil dan ringan, mudah dipasang ke ruang angkasa - PCB Automotif yang dikekang .

Kelebihan produk

Kebolehpercayaan:Reka bentuk memasukkan tembaga dan melangkah memastikan sambungan yang panjang - berkekalan, stabil, mengurangkan kegagalan elektrik dan penyelenggaraan .
Kecekapan:Kekonduksian tinggi memaksimumkan pemindahan kuasa, mengoptimumkan penggunaan tenaga dan memberi manfaat kepada hayat bateri EVS .
Keserasian:Memenuhi keperluan PCB automotif, mengintegrasikan dengan mudah dengan reka bentuk yang sedia ada, tidak ada kejuruteraan utama yang diperlukan .
Kos - Keberkesanan:Risiko Kegagalan Prestasi Prestasi yang Boleh Dipercayai, dan kehidupannya yang panjang dengan penyelenggaraan yang rendah menjimatkan kos .

Kawasan permohonan

EVS: Digunakan dalam pengurusan bateri untuk mengawal aliran kuasa dan dalam pemacu elektrik untuk pemindahan kuasa motor .
Kenderaan hibrid: Mengintegrasikan sistem elektrik enjin, motor, dan bateri untuk perkongsian kuasa yang cekap .
Infotainment Automotif: Kuasa Besar - Memaparkan Skrin dan Sistem Audio, Memastikan Transmisi Isyarat Stabil .
ADAS: Bekalan kuasa dan sambungan yang boleh dipercayai untuk radar, kamera, dan lidar, meningkatkan keselamatan kenderaan .

Plug or Socket

Arahan penggunaan

Pengagihan kuasa: JH-ENN .2 s .304. penyambung BLL mengedarkan kuasa dari sumber kenderaan seperti bateri ke PCB dan komponen .
Penghantaran isyarat: Ia juga menghantar isyarat kawalan antara PCB, menyelaraskan sistem automotif .
Interkoneksi komponen: Bertindak sebagai pautan utama, menghubungkan komponen elektrik ke PCB untuk operasi sistem harmoni .
