Siri B LH-FGG/EGG berkunci standard
Ciri ciri siri penyambung ini ialah sistem kekunci yang membolehkan ketumpatan sentuhan yang lebih tinggi dan menghalang semua ralat dalam penjajaran. Pelbagai alternatif kunci menghalang pengawan silang yang tidak diingini bagi penyambung yang serupa. Anda juga boleh menggunakan sesentuh kelim untuk mengurangkan masa pemasangan kabel. Siri penyambung ini, termasuk julat 0B hingga 5B serta 00 berbilang kutub dan 2G (versi dipendekkan siri 2B), beberapa model kedap vakum juga tersedia.
Untuk aplikasi yang memerlukan penguncian Tekan-Tarik yang cepat dan selamat, Siri B JH-EGG menyediakan penyambung berbilang kutub bulat yang fleksibel, berguna, teguh dan boleh dipercayai.
Sistem penyelak sendiri membolehkan penyambung dipadankan dengan hanya menolak palam secara paksi ke dalam soket.
Setelah diikat dengan kuat, sambungan tidak boleh diputuskan dengan menarik kabel atau mana-mana bahagian komponen lain selain daripada lengan pelepas luar.
Menjadikannya pilihan ideal untuk proses pembuatan dan ujian semikonduktor, ujian dan pengukuran, instrumentasi, peranti perubatan, penyelidikan dan aplikasi audio/video.
CIRI-CIRI UTAMA:
Penyambung siri B menyediakan ciri utama berikut:
– keselamatan sistem selak sendiri Tekan-Tarik – jenis berbilang kutub 2 hingga 64 kenalan
– sesentuh pateri, kelim atau cetakan (lurus atau siku) – ketumpatan pembungkusan tinggi untuk penjimatan ruang
– Saringan 360 darjah untuk perisai EMC penuh. – sistem kekunci (standard kunci «G»)
– berbilang pilihan utama untuk mengelakkan pengawan silang penyambung serupa untuk penjajaran penyambung
Bahagian Bahagian Menunjukkan Komponen Dalaman
| TIDAK. |
Soket tetap |
Palam lurus |
| 1. |
kulit luar |
kulit luar |
|
2. |
mahkota pembumian |
lengan selak |
| 3. |
cincin penahan |
kacang collet |
|
4. |
kacang heksagon |
pembawa sisipan berpecah |
| 5. |
mesin basuh mengunci |
penebat |
| 6. |
penebat |
kenalan lelaki |
| 7. |
kenalan perempuan |
collet |
Ciri-ciri teknikal
Mekanikal dan Iklim
Standard Nilai Ciri
Endurance >5000 kitaran IEC 60512-5 ujian 9a
Kelembapan sehingga 95 peratus pada 60 darjah C
Julat suhu - 55 darjah C, ditambah 250 darjah C
Rintangan kepada getaran 10-2000 Hz, 15 g IEC 60512-4 ujian 6d
Rintangan kejutan Rintangan kejutan IEC 60512-4 ujian 6c
Ujian kakisan semburan garam > 144j IEC 60512-6 ujian 11f
Indeks perlindungan (dikawinkan) IP50 IEC 60529
Kategori iklim 55/175/21 IEC 60068-1
Elektrik
Standard Nilai Ciri
Perisai at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Pelbagai ujian telah dijalankan dengan pasangan penyambung JH-FGG dan JH-EGG, dengan cangkerang loyang bersalut krom dan penebat PEEK.
Soket Tetap Wanita Siri JH-EGG B

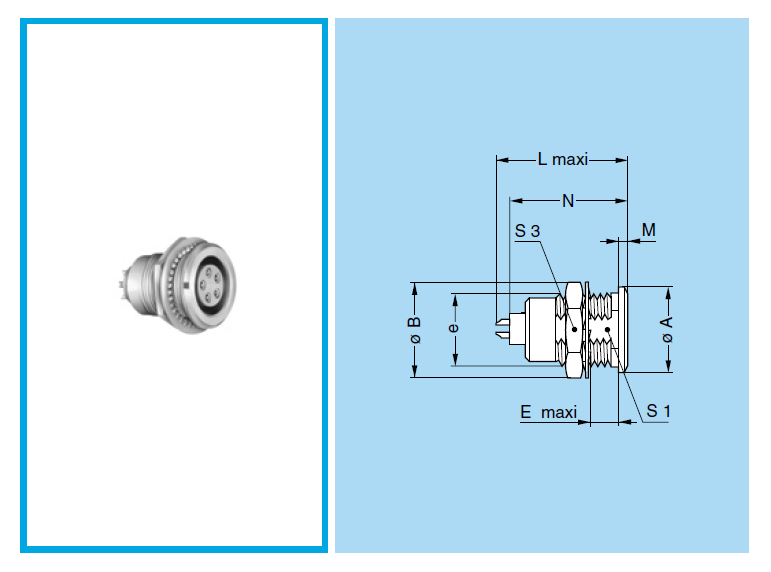

JH-TELUR Soket Tetap, penetapan nat, kunci (G) atau kekunci (A…M dan R)
| Rujukan | Dimensi (mm) | |||||||||
| Model | Siri | A | B | e | E | L | M | N | S1 | S3 |
| JH-TELUR | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-TELUR | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-TELUR | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-TELUR | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-TELUR | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-TELUR | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-TELUR | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Butiran

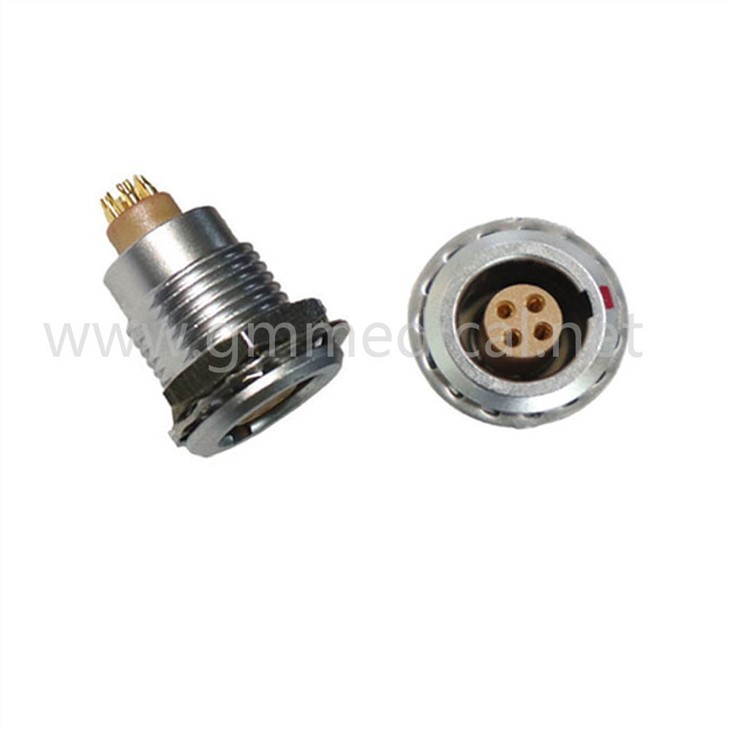

Nama Produk: Soket Tetap Penyambung Berbilang Kutub Tolak Tarik Selak Sendiri
Asal:China Nama Jenama:Greatmade Jenis:tarik tolak bulat
Persekitaran: Jantina Dalaman: Rawatan Permukaan Perempuan/Lelaki: Krom mutiara
Pin:2 hingga 16 pin Ijazah IP:IP50 Jenis Hubungan:Pateri
Hubungi Jururawat:Emas bersalut Ketahanan:Melebihi 5000 kali tolak tarik Bahan Perumahan:Loyang bersalut kromium
Bahan Penebat: Aplikasi PPS: Paparan Automotif/Komunikasi/Industri/Led
Pembungkusan
1 PCS penyambung dalam beg PE
50-100 Penyambung PCS dalam kotak/kartun kecil
- Pelabuhan: Shenzhen, China
- Masa utama:
-
Kuantiti (kepingan) 1 - 200 201 - 500 >500 Masa utama (hari) 5 7 Untuk dirundingkan
Soalan Lazim
S1: Bagaimanakah penyambung tarik tolak berfungsi?
Penyambung tekan-tarik berjaya menghalang terputus sambungan secara tidak sengaja melalui penggunaan mekanisme penyelak sendiri yang kuat yang membolehkan penyambung dipadankan dengan menolak palam ke dalam soket. Walau bagaimanapun, sambungan tidak boleh diputuskan dengan hanya menariknya.
S2: Bolehkah anda menghasilkan pesanan produk yang disesuaikan? Pesanan OEM atau ODM?
pasti. Dengan pengalaman pembuatan OEM dan ODM, kami dapat menyediakan anda dengan Penyelesaian Penyambung Tersuai sehenti.
S3: Adakah anda menyediakan sampel percuma?
Tidak, dan anda perlu membayar yuran penghantaran.
S4: Bagaimana anda mengangkut barang?
Sebagai permintaan clentele kami, ia mungkin berlaku melalui Pengangkutan UDARA / SEA / Penghantaran ekspres (DHL/UPS/FEDEX, cth.).
